Laporan Akhir 1

                                                         [KEMBALI KE MENU SEBELUMNYA]



1. Prosedur [Kembali]




Percobaan 7

1. Rangkai semua komponen pada kedua development board yang terhubung ke mikrokontroler STM32F103C8 dan Raspberry Pi Pico.
2. Buat program untuk mikrokontroler STM32F103C8 di software STM32 CubeIDE dan program untuk mikrokontroler Raspberry Pi Pico di software Thonny.
3. Build program yang telah dibuat pada software STM32 CubeIDE, lalu inputkan program ke dalam mikrokontroler STM32F103C8 melalui stlink. Kemudian inputkan juga program dari software Thonny ke dalam mikrokontroler Raspberry Pi Pico melalui USB.
4. Setelah program diinputkan, uji rangkaian yang telah dirangkai sesuai dengan output yang ditentukan.
5. Selesai.



2. Alat dan Bahan [Kembali]

  • Hardware :

    • Raspberry pi pico
    • STM32F103C8



    • Push Button


    • Resistor





    • LCD




    • ST-LINK




    • Kabel USB




    • Jumper Cable Wire


    • 2 Buah Development Board



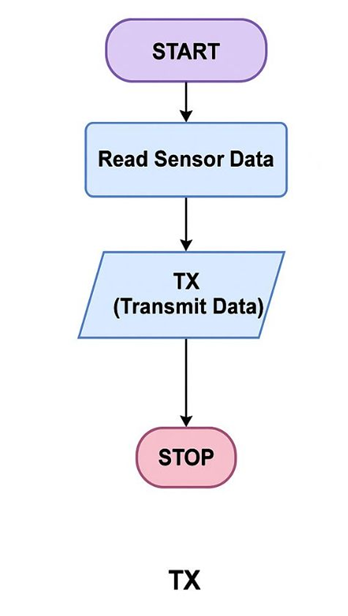

    Diagram Blok

3. Rangkaian Simulasi [Kembali]









4. Prinsip Kerja Rangkaian & Listing Code [Kembali]

  • Prinsip Kerja
       Prinsip kerja dari rangkaian dan program adalah komunikasi antar mikrokontroler (STM32 dan Raspberry Pi Pico) menggunakan protokol UART, dan menampilkan data pada LCD I2C. Raspberry Pi Pico berperan sebagai master pengendali tampilan, sedangkan STM32 bertindak sebagai pengirim data input dari push button. Komunikasi antara STM32 dan Raspberry Pi Pico menggunakan protokol UART, sedangkan komunikasi antara Raspberry Pi Pico dengan  LCD menggunakan protokol I2C.
Pada rangkaian, tiga push button terhubung ke pin input STM32 (PB12, PB13, dan PB14) dengan konfigurasi pull-up, sehingga ketika tombol ditekan, pin akan membaca logika rendah (LOW). Program pada STM32 akan membaca kondisi pin tersebut secara terus menerus dalam loop. Ketika tombol ditekan, STM32 mengirimkan data berupa string teks seperti "MERAH", "HIJAU", atau "BIRU" melalui UART. Raspberry Pi Pico menerima data ini melalui pin UART (RX), kemudian memproses string yang diterima dan mencocokkannya dengan kondisi yang telah ditentukan. Jika cocok, maka Raspberry Pi Pico menampilkan warna yang sesuai pada LCD 16x2 menggunakan protokol I2C. LCD menggunakan alamat 0x27. Pi Pico menggunakan library pico_i2c_lcd untuk menampilkan pesan teks. Data diproses menggunakan fungsi  process_uart_data. Pesan seperti "MERAH" akan diterjemahkan dan ditampilkan di LCD sebagai "Warna: Merah". Dengan demikian, sistem ini menunjukkan proses input dari push button yang dikirimkan melalui UART ke Raspberry Pi Pico, dan hasilnya ditampilkan dalam bentuk teks di LCD.

Listing Code:
  • STM32

#include "main.h" #include <string.h> UART_HandleTypeDef huart1; // Fungsi prototipe void SystemClock_Config(void); void MX_GPIO_Init(void); void MX_USART1_UART_Init(void); // Fungsi kirim UART void send_uart(char *text) { HAL_UART_Transmit(&huart1, (uint8_t *)text, strlen(text), HAL_MAX_DELAY); } int main(void) { HAL_Init(); SystemClock_Config(); MX_GPIO_Init(); MX_USART1_UART_Init(); while (1) { if (HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_12) == GPIO_PIN_RESET) { send_uart("MERAH\r\n"); HAL_Delay(300); while (HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_12) == GPIO_PIN_RESET); } else if (HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_13) == GPIO_PIN_RESET) { send_uart("HIJAU\r\n"); HAL_Delay(300); while (HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_13) == GPIO_PIN_RESET); } else if (HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_14) == GPIO_PIN_RESET) { send_uart("BIRU\r\n"); HAL_Delay(300); while (HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_14) == GPIO_PIN_RESET); } } } // Konfigurasi clock standar STM32F1 void SystemClock_Config(void) { RCC_OscInitTypeDef RCC_OscInitStruct = {0}; RCC_ClkInitTypeDef RCC_ClkInitStruct = {0}; __HAL_RCC_AFIO_CLK_ENABLE(); __HAL_RCC_PWR_CLK_ENABLE(); __HAL_AFIO_REMAP_SWJ_NOJTAG(); // Bebaskan PB3-PB4 RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE; RCC_OscInitStruct.HSEState = RCC_HSE_ON; RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1; RCC_OscInitStruct.HSIState = RCC_HSI_ON; RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON; RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE; RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9; HAL_RCC_OscConfig(&RCC_OscInitStruct); RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_SYSCLK | RCC_CLOCKTYPE_PCLK1 | RCC_CLOCKTYPE_PCLK2; RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK; RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1; RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2; RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1; HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2); } // Inisialisasi UART1 (TX: PA9, RX: PA10) void MX_USART1_UART_Init(void) { huart1.Instance = USART1; huart1.Init.BaudRate = 9600; huart1.Init.WordLength = UART_WORDLENGTH_8B; huart1.Init.StopBits = UART_STOPBITS_1; huart1.Init.Parity = UART_PARITY_NONE; huart1.Init.Mode = UART_MODE_TX_RX; huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE; huart1.Init.OverSampling = UART_OVERSAMPLING_16; HAL_UART_Init(&huart1); } // Inisialisasi GPIO PB12, PB13, PB14 sebagai input pull-up void MX_GPIO_Init(void) { GPIO_InitTypeDef GPIO_InitStruct = {0}; __HAL_RCC_GPIOA_CLK_ENABLE(); __HAL_RCC_GPIOB_CLK_ENABLE();
// Konfigurasi input tombol dengan Pull-Up  GPIO_InitStruct.Pin = GPIO_PIN_12 | GPIO_PIN_13 | GPIO_PIN_14; GPIO_InitStruct.Mode = GPIO_MODE_INPUT; GPIO_InitStruct.Pull = GPIO_PULLUP; HAL_GPIO_Init(GPIOB, &GPIO_InitStruct); }


  • Raspberry Pi Pico
from machine import I2C, Pin, UART import utime from pico_i2c_lcd import I2cLcd # Inisialisasi UART uart = UART(0, baudrate=9600, tx=Pin(0), rx=Pin(1)) # Inisialisasi LCD I2C i2c = I2C(0, scl=Pin(5), sda=Pin(4), freq=400000) I2C_ADDR = 0x27 # Ganti dengan alamat LCD Anda I2C_NUM_ROWS = 2 I2C_NUM_COLS = 16 lcd = I2cLcd(i2c, I2C_ADDR, I2C_NUM_ROWS, I2C_NUM_COLS) # Tunggu LCD siap utime.sleep_ms(100) lcd.clear() lcd.putstr("Menunggu input...") def process_uart_data(data): try: decoded = data.decode('utf-8').strip() lcd.clear() if decoded == "MERAH": lcd.putstr("Warna: Merah") elif decoded == "HIJAU": lcd.putstr("Warna: Hijau") elif decoded == "BIRU": lcd.putstr("Warna: Biru") else: lcd.putstr(f"Data: {decoded}") except Exception as e: lcd.clear() lcd.putstr(f"Error: {str(e)}") while True: if uart.any(): data = uart.readline() if data: process_uart_data(data) utime.sleep_ms(100) # Beri sedikit jeda





5. Video Rangkaian [Kembali]











6. Analisa [Kembali]














7. Link Download [Kembali]

Video Simulasi klik disini

di Tidak ada komentar:

Modul 3 up uc





MODUL I
GENERAL INPUT DAN OUTPUT

1. Tujuan[Kembali]

  1. a) Memahami cara penggunaan protokol komunikasi UART, SPI, dan I2C pada Development Board yang digunakan
    b) Memahami cara penggunaan komponen input dan output yang berkomunikasi secara UART, SPI, dan I2C pada Development Board yang digunakan

2. Alat dan Bahan[Kembali]

     a) Raspberry Pi Pico



     b) STM32F103C8



    c) LED






    d) Push Button



    e) LED RGB




    f) Touch Sensor


    g) LCD 12C 16 x 2

    h) Potensiometer

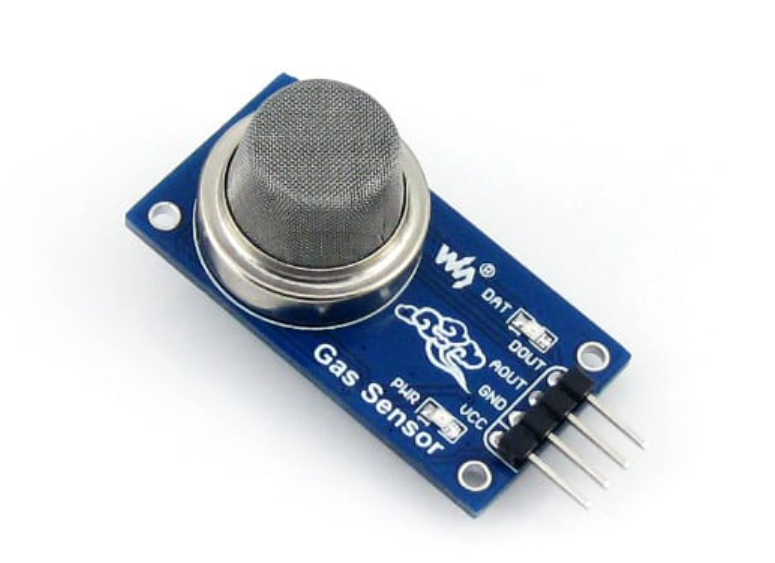

    i) Mq-2


    j) LCD OLED


    k) Motor Servo



3. Dasar Teori[Kembali]

1.4.1 UART (Universal Asynchronous Receiver Transmitter)
       UART (Universal Asynchronous Receiver-Transmitter) adalah bagian perangkat keras komputer yang menerjemahkan antara bit-bit paralel data dan bit-bit serial. UART biasanya berupa sirkuit terintegrasi yang digunakan untuk komunikasi serial pada komputer atau port serial perangkat periperal.

Cara Kerja Komunikasi UART
Gambar 1. Cara Kerja Komunikasi UART

       Data dikirimkan secara paralel dari data bus ke UART1. Pada UART1 ditambahkan start bit, parity bit, dan stop bit kemudian dimuat dalam satu paket data. Paket data ditransmisikan secara serial dari Tx UART1 ke Rx UART2. UART2 mengkonversikan data dan menghapus bit tambahan, kemudia di transfer secara parallel ke data bus penerima.


1.4.2 I2C (Inter-Integrated Circuit)

       Inter Integrated Circuit atau sering disebut I2C adalah standar komunikasi serial dua arah menggunakan dua saluran yang didisain khusus untuk mengirim maupun menerima data. Sistem I2C terdiri dari saluran SCL (Serial Clock) dan SDA (Serial Data) yang membawa informasi data antara I2C dengan pengontrolnya.
Cara Kerja Komunikasi I2C

Gambar 2. Cara Kerja Komunikasi I2C

    Pada I2C, data ditransfer dalam bentuk message yang terdiri dari kondisi start, Address Frame, R/W bit, ACK/NACK bit, Data Frame 1, Data Frame 2, dan kondisi Stop. Kondisi start dimana saat pada SDA beralih dari logika high ke low sebelum SCL. Kondisi stop dimana saat pada SDA beralih dari logika low ke high sebelum SCL.
      R/W bit berfungsi untuk menentukan apakah master mengirim data ke slave atau meminta data dari slave. (logika 0 = mengirim data ke slave, logika 1 = meminta data dari slave) ACK/NACK bit berfungsi sebagai pemberi kabar jika data frame ataupun address frame telah diterima receiver.


1.4.3 SPI (Series Peripheral Interface)

    Serial Peripheral Interface (SPI) merupakan salah satu mode komunikasi serial synchronous berkecepatan tinggi yang dimiliki oleh STM32F407VGT6 dan Raspberry Pi Pico. Komunikasi SPI membutuhkan 3 jalur utama yaitu MOSI, MISO, dan SCK, serta jalur tambahan SS/CS. Melalui komunikasi ini, data dapat saling dikirimkan baik antara mikrokontroler maupun antara mikrokontroler dengan perangkat periferal lainnya.

• MOSI (Master Output Slave Input)
    Jika dikonfigurasi sebagai master, maka pin MOSI berfungsi sebagai output. Sebaliknya, jika dikonfigurasi sebagai slave, maka pin MOSI berfungsi sebagai input.
• MISO (Master Input Slave Output)
    Jika dikonfigurasi sebagai master, maka pin MISO berfungsi sebagai input. Sebaliknya, jika dikonfigurasi sebagai slave, maka pin MISO berfungsi sebagai output.
• SCLK (Serial Clock)
    Jika dikonfigurasi sebagai master, maka pin SCLK bertindak sebagai output untuk memberikan sinyal clock ke slave. Sebaliknya, jika dikonfigurasi sebagai slave, maka pin SCLK berfungsi sebagai input untuk menerima sinyal clock dari master.
• SS/CS (Slave Select/Chip Select)
    Jalur ini digunakan oleh master untuk memilih slave yang akan dikomunikasikan. Pin SS/CS harus dalam keadaan aktif (umumnya logika rendah) agar komunikasi dengan slave dapat berlangsung.

Cara Kerja Komunikasi SPI

Gambar 3. Cara Kerja Komunikasi SPI


Sinyal clock dialirkan dari master ke slave yang berfungsi untuk sinkronisasi. Master dapat memilih slave mana yang akan dikirimkan data melalui slave select, kemudian data dikirimkan dari master ke slave melalui MOSI. Jika master butuh respon data maka slave akan mentransfer data ke master melalui MISO.


1.4.4 Raspberry Pi Pico

    Raspberry Pi Pico adalah papan rangkaian elektronik yang di dalamnya terdapat komponen utama chip mikrokontroler RP2040, yang dirancang dan diproduksi oleh Raspberry Pi Foundatio. Tidak seperti komputer mini raspberry Pi lainnya yang menjalankan sistem operasi seperti Linux, Pico dirancang untuk tugas-tugas yang lebih sederhana dan langsung (embedded system), seperti membaca sensor, mengontrol perangkat, atau melakukan pengolahan data pada tingkat hardware. Adapun spesifikasi dari Raspberry Pi Pico adalah sebagai berikut:


Gambar 4. Raspberry Pi Pico



1.4.5 STM32F103C8

    STM32F103C8 adalah mikrokontroler berbasis ARM Cortex-M3 yang dikembangkan oleh STMicroelectronics. Mikrokontroler ini sering digunakan dalam pengembangan sistem tertanam karena kinerjanya yang baik, konsumsi daya yang rendah, dan kompatibilitas dengan berbagai protokol komunikasi. Pada praktikum ini, kita menggunakan STM32F103C8 yang dapat diprogram menggunakan berbagai metode, termasuk komunikasi serial (USART), SWD (Serial Wire Debug), atau JTAG untuk berhubungan dengan komputer maupun perangkat lain. Adapun spesifikasi dari STM32F4 yang digunakan dalam praktikum ini adalah sebagai berikut:

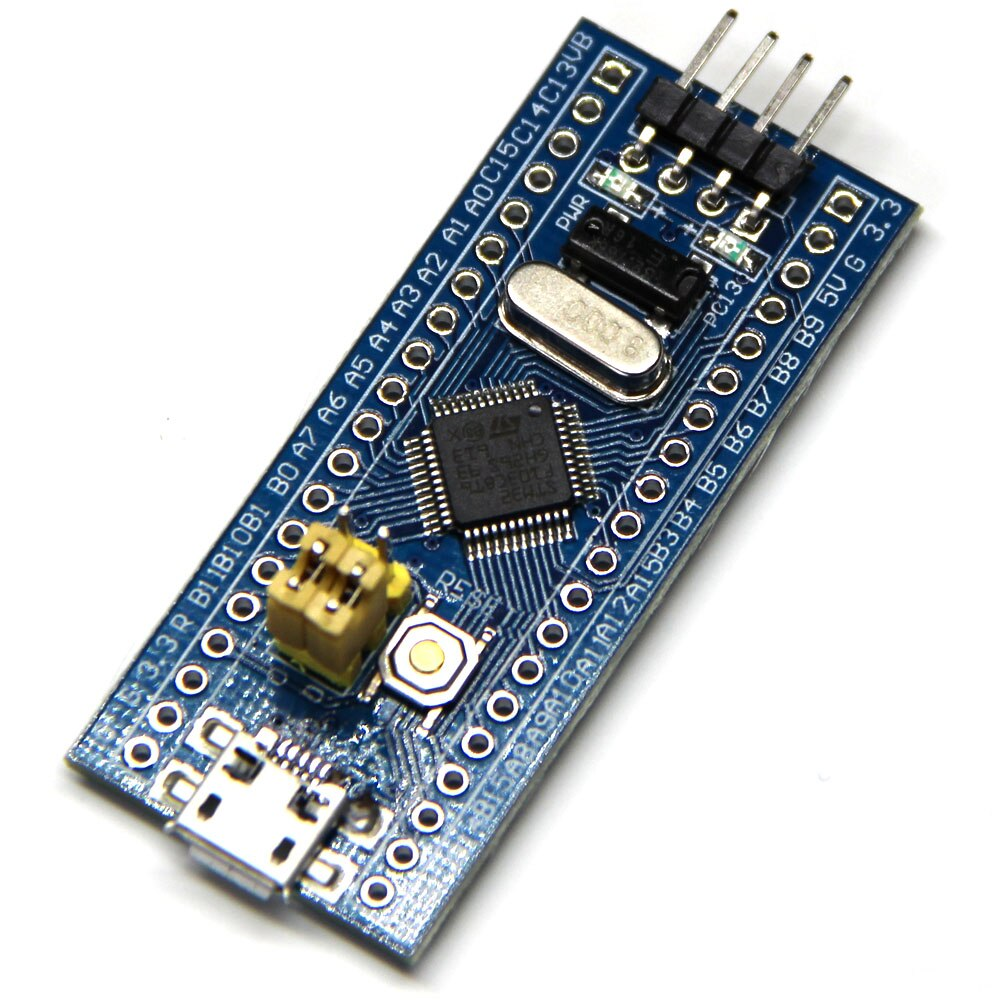

Gambar 5. STM32f103c8




A. BAGIAN-BAGIAN PENDUKUNG

1. Raspberry Pi Pico
 1. RAM (Random Access Memory)
     Raspberry Pi Pico dilengkapi dengan 264KB SRAM on-chip. Kapasitas RAM yang lebih besar ini memungkinkan Pico menjalankan aplikasi yang lebih kompleks dan menyimpan data lebih banyak.
 2. Memori Flash Eksternal
     Raspberry Pi Pico tidak memiliki ROM tradisional. Sebagai gantinya, ia menggunakan memori flash eksternal. Kapasitas memori flash ini dapat bervariasi, umumnya antara 2MB hingga 16MB, tergantung pada konfigurasi. Memori flash ini digunakan untuk menyimpan firmware dan program pengguna. Penggunaan memori flash eksternal pada Pico memberikan fleksibilitas lebih besar dalam hal kapasitas penyimpanan program.
 3. Crystal Oscillator
     Raspberry Pi Pico menggunakan crystal oscillator untuk menghasilkan sinyal clock yang stabil. Sinyal clock ini penting untuk mengatur kecepatan operasi mikrokontroler dan komponen lainnya.
 4. Regulator Tegangan
     Untuk memastikan pasokan tegangan yang stabil ke mikrokontroler.
 5. Pin GPIO (General Purpose Input/Output):
     Untuk menghubungkan Pico ke berbagai perangkat eksternal seperti sensor, motor, dan LED.


2. STM32

 1. RAM (Random Access Memory)
     STM32F103C8 dilengkapi dengan 20KB SRAM on-chip. Kapasitas RAM ini memungkinkan mikrokontroler menjalankan berbagai aplikasi serta menyimpan data sementara selama eksekusi program.
 2. Memori Flash Internal
     STM32F103C8 memiliki memori flash internal sebesar 64KB atau 128KB, yang digunakan untuk menyimpan firmware dan program pengguna. Memori ini memungkinkan penyimpanan kode program secara permanen tanpa memerlukan media penyimpanan eksternal.
3. Crystal Oscillator
    STM32F103C8 menggunakan crystal oscillator eksternal (biasanya 8MHz) yang bekerja dengan PLL untuk meningkatkan frekuensi clock hingga 72MHz. Sinyal clock yang stabil ini penting untuk mengatur kecepatan operasi mikrokontroler dan komponen lainnya.
 4. Regulator Tegangan
     STM32F103C8 memiliki sistem pengaturan tegangan internal yang memastikan pasokan daya stabil ke mikrokontroler. Tegangan operasi yang didukung berkisar antara 2.0V hingga 3.6V.
 5. Pin GPIO (General Purpose Input/Output)
    STM32F103C8 memiliki hingga 37 pin GPIO yang dapat digunakan untuk menghubungkan berbagai perangkat eksternal seperti sensor, motor, LED, serta komunikasi dengan antarmuka seperti UART, SPI, dan I²C.

di Tidak ada komentar:

Laporan Akhir 2

                                                         [KEMBALI KE MENU SEBELUMNYA]



1. Prosedur [Kembali]




Percobaan 7

  1. Siapkan komponen-komponen yang akan dirangkai sesuai percobaan
  2. Rangkai komponen pada breadboard
  3. Buka aplikasi Thonny IDE pada laptop
  4. Masukkan Listing program
  5. Hubungkan rangkaian breadboard dengan laptop
  6. Upload Listing program pada rangkaian
  7. Rangkaian sudah dapat dijalankan




2. Alat dan Bahan [Kembali]

  • Soil Sensor


    LED RGB

    Push Button

    Resistor

    STM32

    Buzzer

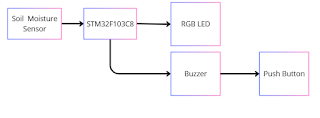

    • Diagram Blok




3. Rangkaian Simulasi [Kembali]







4. Prinsip Kerja Rangkaian & Listing Code [Kembali]
Prinsip Kerja:

Rangkaian diatas terdiri dari 1 buah RGB LED  dan 1 buzzer yang keduanya berfungsi sebagai output dari rangkaian, 3 buah resistor dengan besar 220 ohm digunakan untuk mencegah arus lebih mengalir pada RGB LED, sebuah sensor soil moisture yang mana sensor ini berfungsi sebagai input mendeteksi kelembapan tanah, push button yang digunakan untuk menghidupkan atau mematikan buzzer ketika buzzer berbunyi , dan terdapat mikrokontroler STM32F103C8. STM32F103C8 nantinya akan diprogram sesuai listing program yang sudah ada yang mana program tersebut nantinya akan bekerja sesuai dengan perintah yang diinginkan.

Ketika sensor soil moisture mendeteksi tanah yang basah atau lembab maka sinyal akan mengirimkan sinyal analog ke STM32F103C8 dan nantinya akan memberikan sinyal berupa sinyal diskrit output berupa RGB LED akan menyala berwarna merah dan buzzer akan berbunyi, ketika sensor soil moisture mendeteksi tanah dengan kadar airnya normal, maka outputnya akan berupa lampu pada RGB LED akan berwarna biru dan buzzer akan berbunyi, sedangkan ketika ketika sensor soil moisture mendeteksi tanah kering maka output yang didapat akan berupa RGB LED akan berwana merah dan buzzer tidak akan berbunyi.

Penggunaan push button, ketika push button ditekan pada saat buzzer berbunyi maka buzzer akan mati.

Listing Code:

#include "stm32f1xx_hal.h"


/* Global Variables */

ADC_HandleTypeDef hadc1;

TIM_HandleTypeDef htim2;

uint8_t sound_pattern = 0;


/* Pin Definitions */

#define LED_RED_PIN GPIO_PIN_12

#define LED_GREEN_PIN GPIO_PIN_13

#define LED_BLUE_PIN GPIO_PIN_14

#define LED_PORT GPIOB

#define BUTTON_PIN GPIO_PIN_0

#define BUTTON_PORT GPIOB

#define BUZZER_PIN GPIO_PIN_2 // TIM2_CH3 (PA2)


/* Threshold Values */

#define ADC_THRESH_HIGH 3000

#define ADC_THRESH_MID 1500


/* Frekuensi Buzzer - using uint32_t instead of uint16_t */

const uint32_t pwm_periods[] = {143999, 71999, 719999}; // 72MHz/freq - 1


void SystemClock_Config(void);

static void MX_GPIO_Init(void);

static void MX_ADC1_Init(void);

static void MX_TIM2_Init(void);

void update_leds_and_buzzer(uint32_t adc_val, uint8_t btn_state); // Updated function signature

void change_sound_pattern(void);

void Error_Handler(void); // Explicit declaration


int main(void) {

HAL_Init();

SystemClock_Config();

MX_GPIO_Init();

MX_ADC1_Init();

MX_TIM2_Init();


HAL_TIM_PWM_Start(&htim2, TIM_CHANNEL_3);

__HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_3, 0);


HAL_ADC_Start(&hadc1);


while (1) {

static uint32_t last_adc_tick = 0;

static uint32_t last_sound_change = 0;

uint8_t button_state = HAL_GPIO_ReadPin(BUTTON_PORT, BUTTON_PIN);


if (HAL_GetTick() - last_adc_tick > 200) {

last_adc_tick = HAL_GetTick();

HAL_ADC_Start(&hadc1);

if (HAL_ADC_PollForConversion(&hadc1, 10) == HAL_OK) {

update_leds_and_buzzer(HAL_ADC_GetValue(&hadc1), button_state);

}

}


if (button_state == GPIO_PIN_SET && (HAL_ADC_GetValue(&hadc1) < ADC_THRESH_MID)) {

if (HAL_GetTick() - last_sound_change > 1000) {

last_sound_change = HAL_GetTick();

change_sound_pattern();

}

}


HAL_Delay(10);

}

}


void update_leds_and_buzzer(uint32_t adc_val, uint8_t btn_state) {

HAL_GPIO_WritePin(LED_PORT, LED_RED_PIN|LED_GREEN_PIN|LED_BLUE_PIN, GPIO_PIN_RESET);


if (adc_val >= ADC_THRESH_HIGH) {

HAL_GPIO_WritePin(LED_PORT, LED_GREEN_PIN, GPIO_PIN_SET);

__HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_3, 0);

}

else if (adc_val >= ADC_THRESH_MID) {

HAL_GPIO_WritePin(LED_PORT, LED_BLUE_PIN, GPIO_PIN_SET);

__HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_3, 0);

}

else {

HAL_GPIO_WritePin(LED_PORT, LED_RED_PIN, GPIO_PIN_SET);

if (btn_state == GPIO_PIN_SET) {

__HAL_TIM_SET_AUTORELOAD(&htim2, pwm_periods[sound_pattern]);

__HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_3, pwm_periods[sound_pattern]/2);

} else {

__HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_3, 0);

}

}

}


void change_sound_pattern(void) {

sound_pattern = (sound_pattern + 1) % 3;

if (HAL_ADC_GetValue(&hadc1) < ADC_THRESH_MID &&

HAL_GPIO_ReadPin(BUTTON_PORT, BUTTON_PIN) == GPIO_PIN_SET) {

__HAL_TIM_SET_AUTORELOAD(&htim2, pwm_periods[sound_pattern]);

__HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_3, pwm_periods[sound_pattern]/2);

}

}


void SystemClock_Config(void)

{

RCC_OscInitTypeDef RCC_OscInitStruct = {0};

RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

RCC_PeriphCLKInitTypeDef PeriphClkInit = {0};


/** Initializes the RCC Oscillators according to the specified parameters

* in the RCC_OscInitTypeDef structure.

*/

RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;

RCC_OscInitStruct.HSEState = RCC_HSE_ON;

RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;

RCC_OscInitStruct.HSIState = RCC_HSI_ON;

RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;

RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;

RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;

if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)

{

Error_Handler();

}


/** Initializes the CPU, AHB and APB buses clocks

*/

RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK

|RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;

RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;

RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;

RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;

RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;


if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)

{

Error_Handler();

}

PeriphClkInit.PeriphClockSelection = RCC_PERIPHCLK_ADC;

PeriphClkInit.AdcClockSelection = RCC_ADCPCLK2_DIV6;

if (HAL_RCCEx_PeriphCLKConfig(&PeriphClkInit) != HAL_OK)

{

Error_Handler();

}

}


/**

* @brief ADC1 Initialization Function

* @param None

* @retval None

*/

static void MX_ADC1_Init(void)

{


/* USER CODE BEGIN ADC1_Init 0 */


/* USER CODE END ADC1_Init 0 */


ADC_ChannelConfTypeDef sConfig = {0};


/* USER CODE BEGIN ADC1_Init 1 */


/* USER CODE END ADC1_Init 1 */


/** Common config

*/

hadc1.Instance = ADC1;

hadc1.Init.ScanConvMode = ADC_SCAN_DISABLE;

hadc1.Init.ContinuousConvMode = DISABLE;

hadc1.Init.DiscontinuousConvMode = DISABLE;

hadc1.Init.ExternalTrigConv = ADC_SOFTWARE_START;

hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;

hadc1.Init.NbrOfConversion = 1;

if (HAL_ADC_Init(&hadc1) != HAL_OK)

{

Error_Handler();

}


/** Configure Regular Channel

*/

sConfig.Channel = ADC_CHANNEL_0;

sConfig.Rank = ADC_REGULAR_RANK_1;

sConfig.SamplingTime = ADC_SAMPLETIME_1CYCLE_5;

if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK)

{

Error_Handler();

}

/* USER CODE BEGIN ADC1_Init 2 */


/* USER CODE END ADC1_Init 2 */


}


/**

* @brief TIM2 Initialization Function

* @param None

* @retval None

*/

static void MX_TIM2_Init(void)

{


/* USER CODE BEGIN TIM2_Init 0 */


/* USER CODE END TIM2_Init 0 */


TIM_MasterConfigTypeDef sMasterConfig = {0};

TIM_OC_InitTypeDef sConfigOC = {0};


/* USER CODE BEGIN TIM2_Init 1 */


/* USER CODE END TIM2_Init 1 */

htim2.Instance = TIM2;

htim2.Init.Prescaler = 0;

htim2.Init.CounterMode = TIM_COUNTERMODE_UP;

htim2.Init.Period = 65535;

htim2.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;

htim2.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;

if (HAL_TIM_PWM_Init(&htim2) != HAL_OK)

{

Error_Handler();

}

sMasterConfig.MasterOutputTrigger = TIM_TRGO_RESET;

sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;

if (HAL_TIMEx_MasterConfigSynchronization(&htim2, &sMasterConfig) != HAL_OK)

{

Error_Handler();

}

sConfigOC.OCMode = TIM_OCMODE_PWM1;

sConfigOC.Pulse = 0;

sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;

sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;

if (HAL_TIM_PWM_ConfigChannel(&htim2, &sConfigOC, TIM_CHANNEL_3) != HAL_OK)

{

Error_Handler();

}

/* USER CODE BEGIN TIM2_Init 2 */


/* USER CODE END TIM2_Init 2 */

HAL_TIM_MspPostInit(&htim2);


}


/**

* @brief GPIO Initialization Function

* @param None

* @retval None

*/

/* GPIO Initialization */

static void MX_GPIO_Init(void) {

GPIO_InitTypeDef GPIO_InitStruct = {0};


__HAL_RCC_GPIOA_CLK_ENABLE();

__HAL_RCC_GPIOB_CLK_ENABLE();


/* LED Outputs */

GPIO_InitStruct.Pin = LED_RED_PIN|LED_GREEN_PIN|LED_BLUE_PIN;

GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;

GPIO_InitStruct.Pull = GPIO_NOPULL;

GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;

HAL_GPIO_Init(LED_PORT, &GPIO_InitStruct);


/* Button Input */

GPIO_InitStruct.Pin = BUTTON_PIN;

GPIO_InitStruct.Mode = GPIO_MODE_INPUT;

GPIO_InitStruct.Pull = GPIO_PULLUP;

HAL_GPIO_Init(BUTTON_PORT, &GPIO_InitStruct);

}


/* USER CODE BEGIN 4 */


/* USER CODE END 4 */


/**

* @brief This function is executed in case of error occurrence.

* @retval None

*/

void Error_Handler(void)

{

/* USER CODE BEGIN Error_Handler_Debug */

/* User can add his own implementation to report the HAL error return state */

__disable_irq();

while (1)

{

}

/* USER CODE END Error_Handler_Debug */

}


#ifdef USE_FULL_ASSERT

/**

* @brief Reports the name of the source file and the source line number

* where the assert_param error has occurred.

* @param file: pointer to the source file name

* @param line: assert_param error line source number

* @retval None

*/

void assert_failed(uint8_t *file, uint32_t line)

{

/* USER CODE BEGIN 6 */

/* User can add his own implementation to report the file name and line number,

ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */

/* USER CODE END 6 */

}

#endif /* USE_FULL_ASSERT */



5. Video Rangkaian [Kembali]











6. Analisa [Kembali]












7. Link Download [Kembali]

Video Simulasi klik disini

di Tidak ada komentar:
Langganan: Postingan (Atom)

Tugas Pendahuluan

[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1.Kondisi 2. Gambar Rangkaian Simulasi 3. Prinsip Kerja 4. Download File 1. Soal [...

  • Modul 2
    [KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Tujuan 2. Alat dan Bahan 3. Dasar Teori 4. Percobaan Percobaan... 1. T...
  • Modul 3
    [KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Tujuan 2. Alat dan Bahan 3. Dasar Teori 4. Percobaan Percobaan... 1. T...
  • Modul 1
    [KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Tujuan 2. Alat dan Bahan 3. Dasar Teori 4. Percobaan Percobaan... 1. T...
