1. Kondisi [kembali]
Modul 3 Percobaan 3 Kondisi 3
Buatlah rangkaian seperti gambar percobaan 3.b, ubah IC 74193N dengan IC tipe CMOS
2.Gambar Rangkaian[kembali]

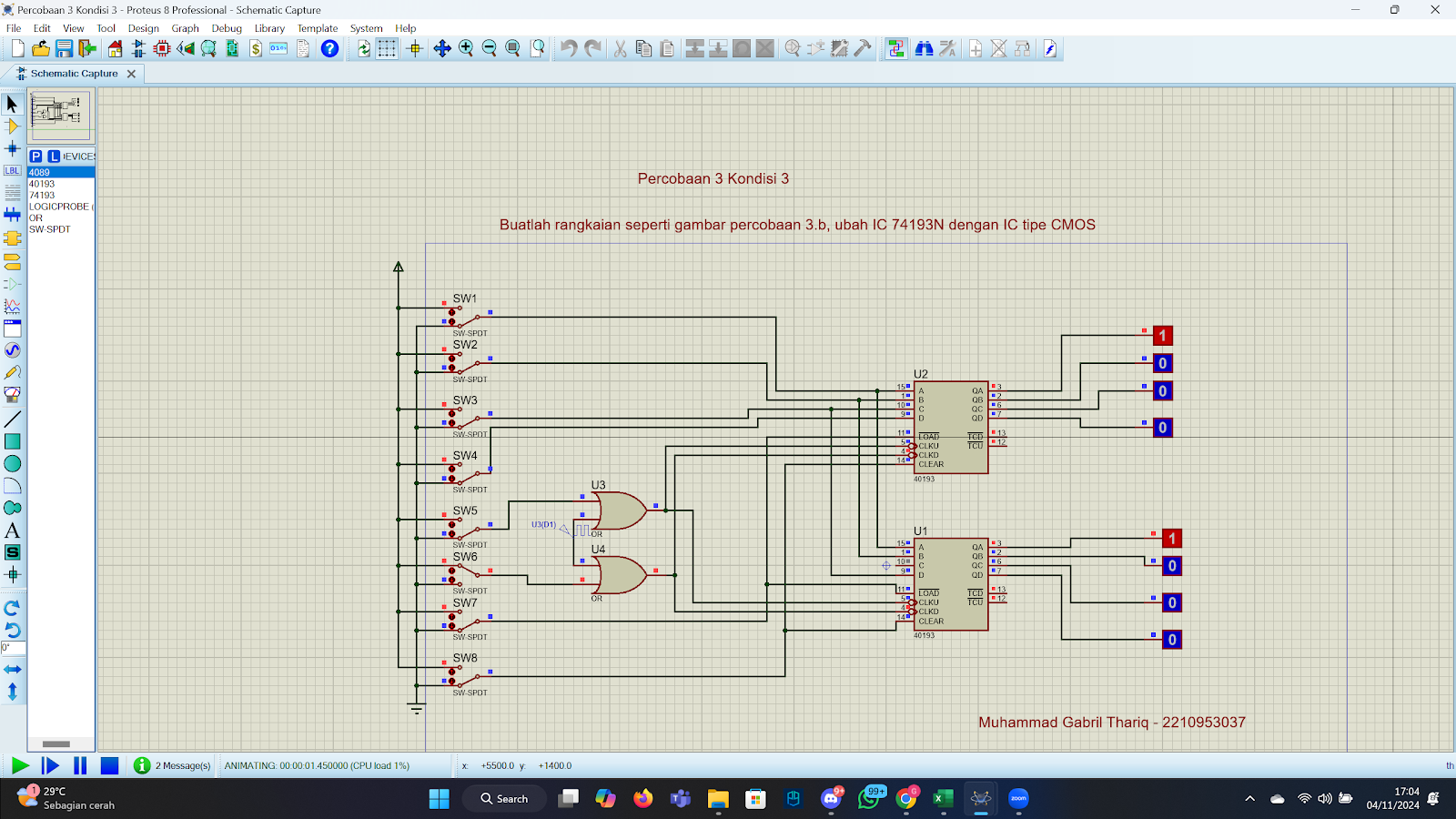

Gambar rangkaian sebelum disimulasikan
Rangkaian disimulasikan
3.Video Rangkaian[kembali]
video rangkaian
4. Prinsip Kerja [kembali]
pada percobaan 3 kondisi 3 ini kita mengganti IC 74193N dengan IC Tipe CMOS yang dimana saya menggantinya dengan ic 40193 yang dimana pada output digunakan logic probe yang akan menunjukan nilai F pada bilangan Hex yaitu 15 pada ic 40193 pada nilai clock up dan clock down itu aktif rendah yang dimana akan aktif ketika dia bernilai 0 pada rangkaian yang saya gunakan nilai input pada clock down nya aktif tinggi dimana akan membuat nilai output clck down tidak aktif sedang kan untutk clck up dikarenakan dia inputnya aktif rendah maka ouptunya akan aktif dan membuat out put dari ic ini menghitung bilangan dari 0 - F begitupun sebaliknya jika pin yang aktif clck down maka pada output akan dihasilkan perhitungan menurun dari bilangan F - 0
